波形鋼板の断面決定法

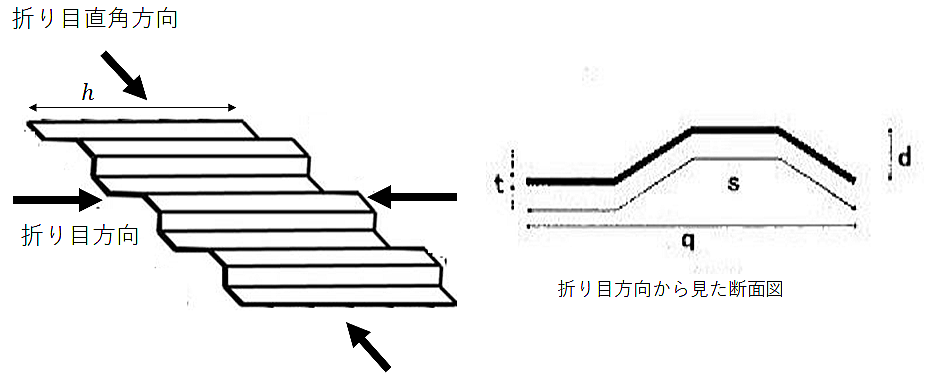

　　　　　　　　　　　　　　　図-1 記号の説明



　　　　　　　　　　　　　図-3 波形鋼板の大規模載荷試験

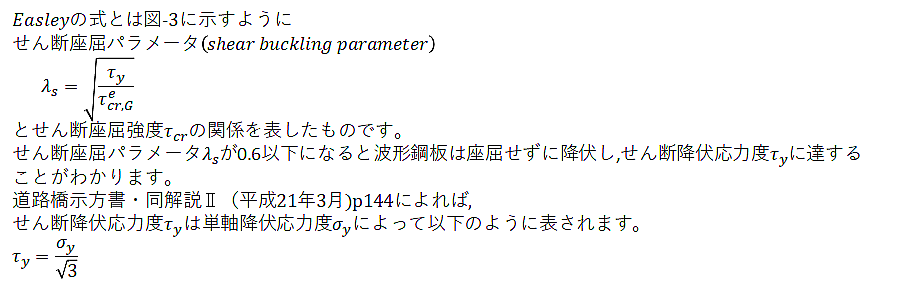

　　　　　　　　　　　　　　　　　　図-3 Easleyの式

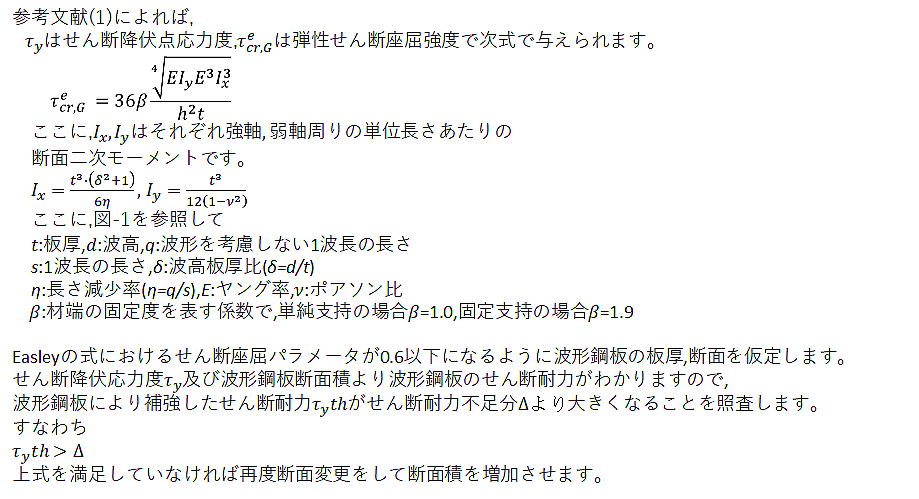

なお,波形鋼板巻き立て工法の場合,波形鋼板は4隅で形鋼にボルト留めしますので
材端の固定度は単純支持としβ=1.0とします。固定支持に比べて安全側になります。

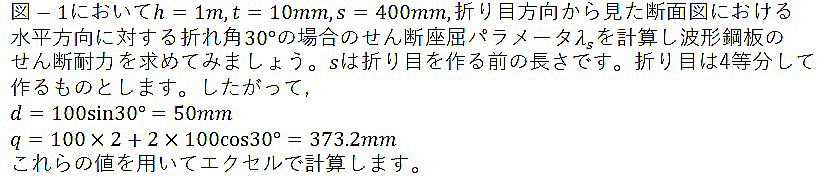

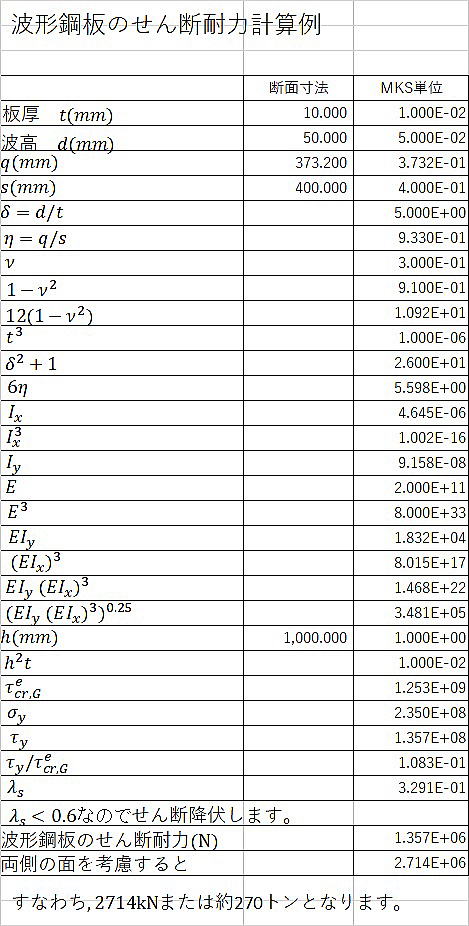

エクセルによる波形鋼板のせん断耐力計算例

寸法諸元を変えれば、検討断面のせん断耐力を求めることができます。
